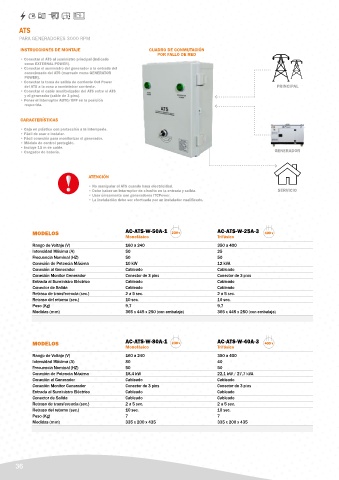

Page 36 - Catálogo ITCPower 2025 ES

ATS
PARA GENERADORES 3000 RPM
INSTRUCCIONES DE MONTAJE CUADRO DE CONMUTACIÓN
POR FALLO DE RED
• Conectar el ATS al suministro principal (indicado
como EXTERNAL POWER).
• Conectar el suministro del generador a la entrada del
conexionado del ATS (marcado como GENERATOR
POWER).
• Conectar la toma de salida de corriente Out Power
del ATS a la zona a suministrar corriente. PRINCIPAL
• Conectar el cable monitorizador del ATS entre el ATS
y el generador (cable de 3 pins).
• Poner el interruptor AUTO/OFF en la posición
requerida.

CARACTERÍSTICAS
• Caja en plástico con protección a la intemperie.
• Fácil de usar e instalar.
• Fácil conexión para monitorizar el generador.
• Módulo de control protegido.
• Incluye 15 m de cable.
• Cargador de batería. GENERADOR

ATENCIÓN
• No manipular el ATS cuando haya electricidad.
• Debe haber un interruptor de circuito en la entrada y salida. SERVICIO
• Usar únicamente con generadores ITCPower.
• La instalación debe ser efectuada por un instalador cualificado.

MODELOS AC-ATS-W-50A-1 AC-ATS-W-25A-3
Monofásico Trifásico
Rango de Voltaje (V) 160 a 240 350 a 400
Intensidad Máxima (A) 50 25
Frecuencia Nominal (HZ) 50 50
Conexión de Potencia Máxima 10 kW 12 kVA
Conexión al Generador Cableado Cableado
Conexión Monitor Generador Conector de 3 pins Conector de 3 pins
Entrada al Suministro Eléctrico Cableado Cableado
Conector de Salida Cableado Cableado
Retraso de transferencia (sec.) 2 a 5 sec. 2 a 5 sec.
Retraso del retorno (sec.) 10 sec. 10 sec.
Peso (Kg) 9,7 9,7
Medidas (mm) 365 x 445 x 250 (con embalaje) 365 x 445 x 250 (con embalaje)

MODELOS AC-ATS-W-80A-1 AC-ATS-W-40A-3
Monofásico Trifásico
Rango de Voltaje (V) 160 a 240 350 a 400
Intensidad Máxima (A) 80 40
Frecuencia Nominal (HZ) 50 50
Conexión de Potencia Máxima 18,4 kW 22,1 kW / 27,7 kVA
Conexión al Generador Cableado Cableado
Conexión Monitor Generador Conector de 3 pins Conector de 3 pins
Entrada al Suministro Eléctrico Cableado Cableado
Conector de Salida Cableado Cableado
Retraso de transferencia (sec.) 2 a 5 sec. 2 a 5 sec.
Retraso del retorno (sec.) 10 sec. 10 sec.
Peso (Kg) 7 7
Medidas (mm) 335 x 200 x 435 335 x 200 x 435
